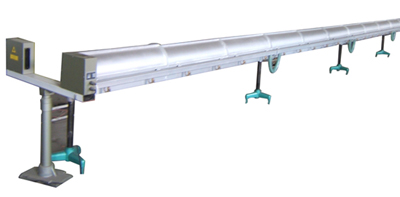

真空跑道

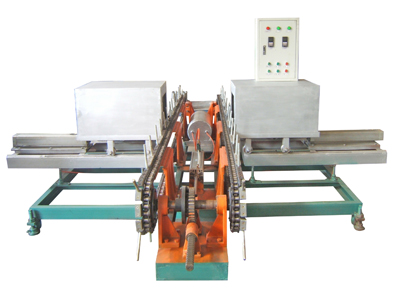

牵引机构

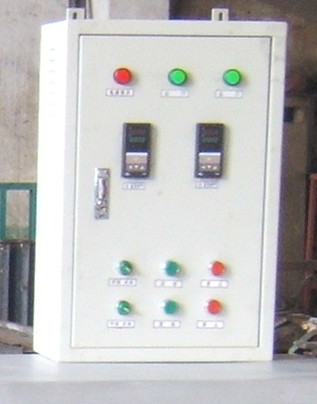

电气控制箱

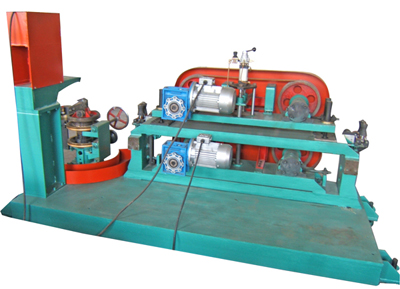

包装机

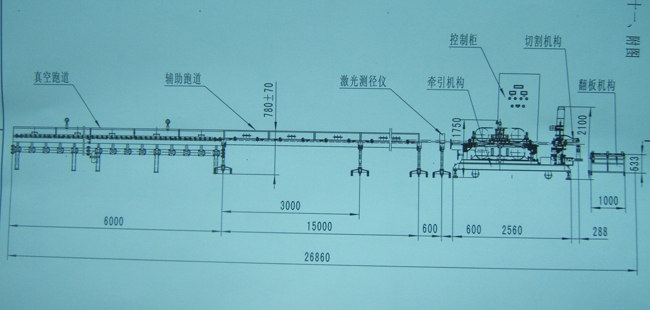

PLG型水平拉管机组
本机适用于拉制药用包装玻璃管、电光源用玻璃管、太阳能玻璃管、玻璃棒等。该机汇集国内外的先进拉管技术，采用了垂直引下、水平牵引、变频调速、自动测径、自动切割、自动分选等生产工艺。该机组由真空跑道、辅助跑道、牵引机、切管机、翻板机构、激光测控、电气控制等组成。
主要参数
1. 拉制玻璃管规格：
直径 Ф5～72mm
壁厚 0.5～2mm
长度 800～3000mm
2. 自动切割长度误差 ±3mm
3. 拉管速度 20～50m/min
4. 牵引轮角度调整范围 ±2°
5. 分选板翻动速度 120次/min
6. 激光测径范围
单光路 Ф2～45mm
双光路 Ф44～120mm
7. 上压轮压力调节范围 0～0.3MPa
8. 电源（三相） 380V±10%
9. 功率 2.57KW
10. 气源 0.3MPa
11. 水源 自来水
12. 牵引机外形尺寸 2400x1200x1800mm
13. 牵引机重量 2000Kg
